通风天窗排烟天窗严选用料

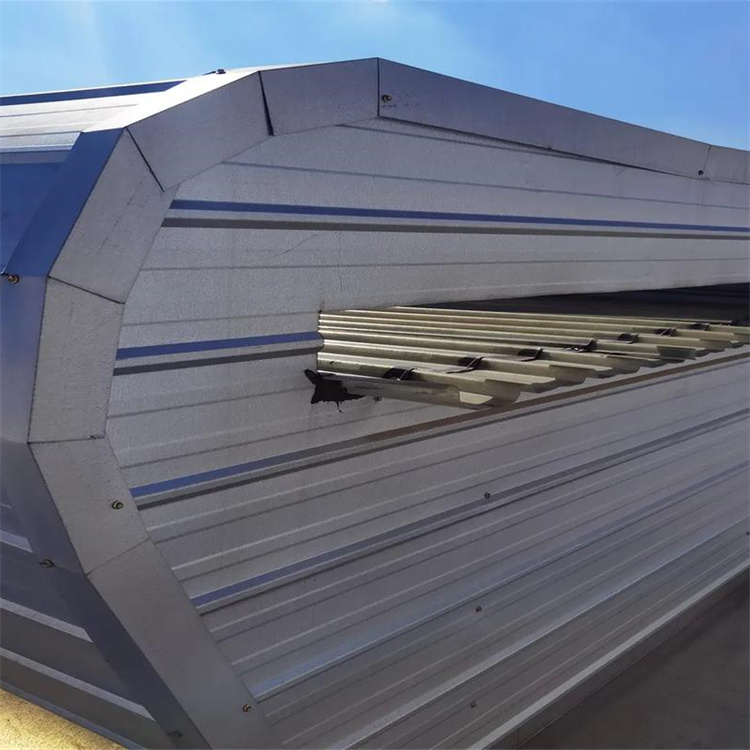

主要有以下几部分组成：通风天窗骨架、挡雨板、阀板、电动开关机构、排水沟、泛水板、外围护板等。  05J621-3型通风天窗采用电动（手动）开启机构，开启机构由电动机、减速机、传动机构等组成。 我公司可根据用户的需要设计、制作定制尺寸及结构的通风天窗，操作形式也可满足不同用户的需求

是在大型建筑中应用的一种通风装置，为了给室内进行通风换气之用。所以在当今，无论是大型酒店、工业厂房还是商场、超市等，越来越多的大型建筑中都在安装这种通风天窗了

在钢结构工程中，气楼作为厂房通风换气的基础设备而被广泛使用。气楼作为非标定制产品，可以按照客户的需求进行定制，完全满足客户需求。钢结构气楼从厂家出厂并不是完整的气楼产品，而是一个个重要的气楼构件，通过物流运输将各个构件运输到钢结构气楼工程现状进行组装、加固。

1.钢构件的除锈和涂装应在制作质量检验合格后进行。

2.钢构件表面的除锈方法和除锈等级应符合《钢结构工程施工及验收规范》(GB50205-95)第20页表4.11.2的规定，其质量要求应符合现行 标准《涂装前钢材表面锈蚀等级和除锈等级》的规定。

3.构件表面除锈方法与除锈等级应与设计采用的涂料相适应。

4.涂料、涂装遍数、涂层厚度均应符合设计的要求。当设计对涂层厚度无要求时，宜涂装4～5遍；涂层干漆膜总厚度按设计要求，其允许偏差为-25μm。涂装工程由工厂和现场共同承担时，每遍涂层干漆膜厚度的允许偏差为-5μm。当设计对涂层厚度有要求时，设计 涂层干漆膜厚度加允许偏差的 值即为涂层的要求厚度，其允许偏差应符合设计对涂层厚度无要求时的规定。当天使用的涂料应在当天配置，并不得随意添加稀释剂。

5.涂装时的环境温度和相对湿度应符合涂料产品说明书的要求，当产品说明无要求时，环境温度值在5～38℃之间，相对湿度不应大于85％。构件表面有结露时不得涂装、涂装后4h内不得淋雨。

6.气楼施工图中注明不涂装的部位不得涂装、安装焊缝处应留出30～50mm暂不涂装。

7.气楼各构件涂装应均匀，无明显起皱、流挂，附着应良好。

8.涂装完毕后，应在构件上标注构件的原编号。大型构件应标明重量、重心位置和定位标记.

9.当喷涂防火涂料时，应符合 现行的《钢结构防火涂料应用技术规程》(CECS24)的规定。

10.涂装时，须留 一道面漆，待钢结构安装完后在统一涂装。

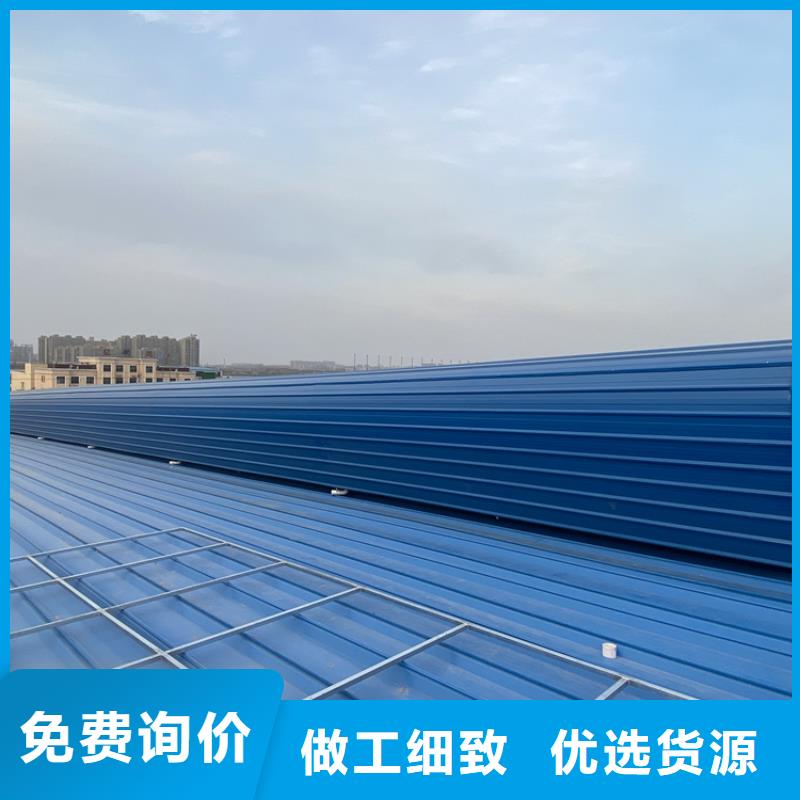

屋脊通风天窗安装及相关步骤以供参考。

1、在屋脊通风天窗安装前，应根据技术交底单查看洞口尺寸、基座规格是否与骨架规格一致，是否符合屋脊通风天窗安装要求。

2、检查屋面洞口是否做好洞口收边工作，符合安装要求后，在操作区域及材料堆放区域铺设防护毯。

3、屋脊通风天窗骨架的安装

通风天窗骨架采用焊接或者螺栓连接于通风天窗基座，骨架安装完成后，应对骨架进行校正，竖向偏差不得大于15mm，相领两榀骨架的间距应与屋面檩条平行，其误差不得大于15mm，

4、防雨板的安装

防雨板的安装已由下至上的安装，上端头应与骨架板顶紧牢实，并做好密封，防雨板的搭接不得小于200mm，且搭接处应在骨架上，并以骨架中心线一边100mm，不得悬空搭接。

5、两侧泛水板的安装

泛水的搭接不应低于200mm，采用麦克威全结构防水技术金属构件进行固定，固定在支架上应牢固可靠，板与板之间采用拉铆钉连接的地方，应扣合严实，保持良好的密封性。

6、端头泛水板的安装

端头泛水与屋面板的搭接不得少于200mm，安装完成后，应保证外形美观，与屋面板波峰、波谷相交处，泛水板扣合紧实，缝隙不得大于3mm。

7、外护板的安装

外护板安装时应从下端头向上端头开始安装。外护板与骨架之间采用尼龙头自攻钉固定。

8、收边件和拉杆的安装

收边件与拉杆安装应美观且安装牢固。

9、屋脊通风天窗安装完成后，做好其内外卫生及补漆工

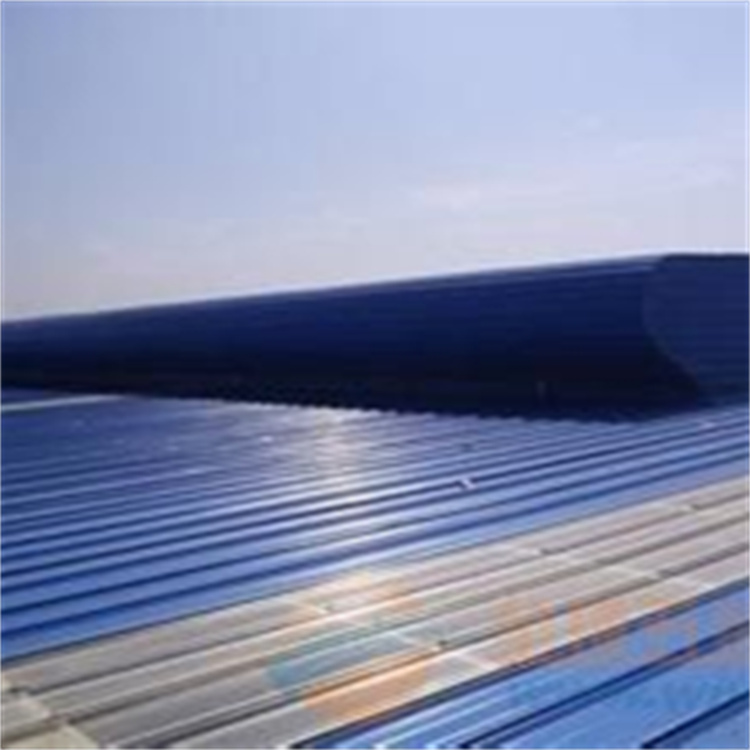

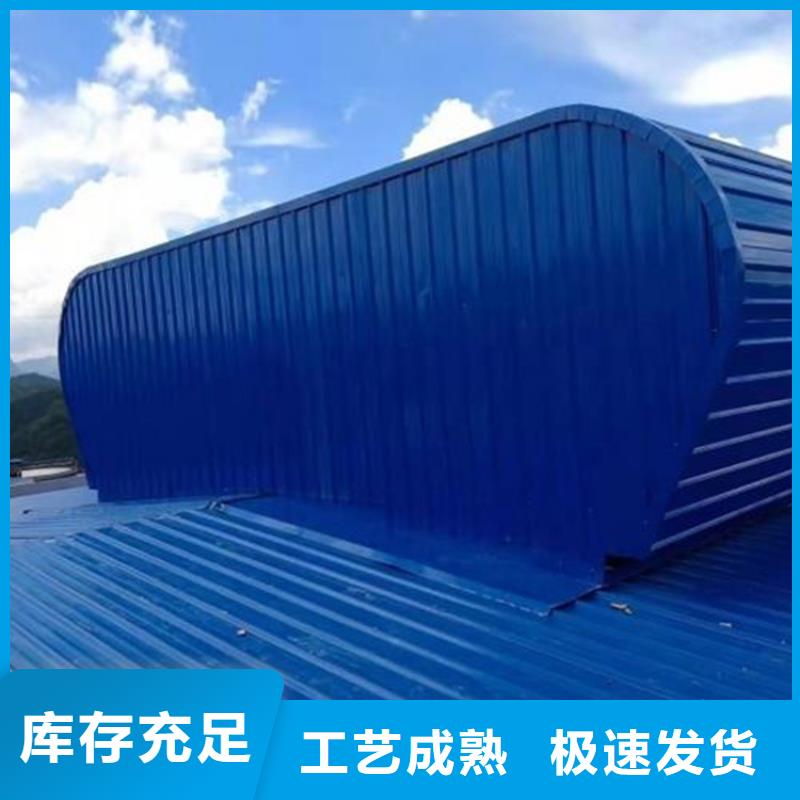

工业项目新建的钢结构厂房，安装配备通风设备是其中一项重要的环节，因为通风换气直接影响到企业生产环境，通风天窗作为工业钢结构厂房通风设备之一，其工作原理属于自然通风，无功耗、易维护、可兼顾自然采光，一次安装，终身使用，是目前一种比较常用的节能环保的通风方式。

目前比较普遍的钢结构厂房，特别是彩钢板建筑有其一定的优势，但是如果散热条件不到位，车间内通风不顺畅，工人在生产时则会致使工作效率低落，产品品质下降，安装合适的屋顶气楼则能够很好解决了钢结构厂房通风问题，给厂房车间降温、排除废气、烟尘和有毒害气体，同时钢结构厂房气楼的防雨板使用采光材料，又可以使厂房实现自然采光，为企业减少电能消耗。

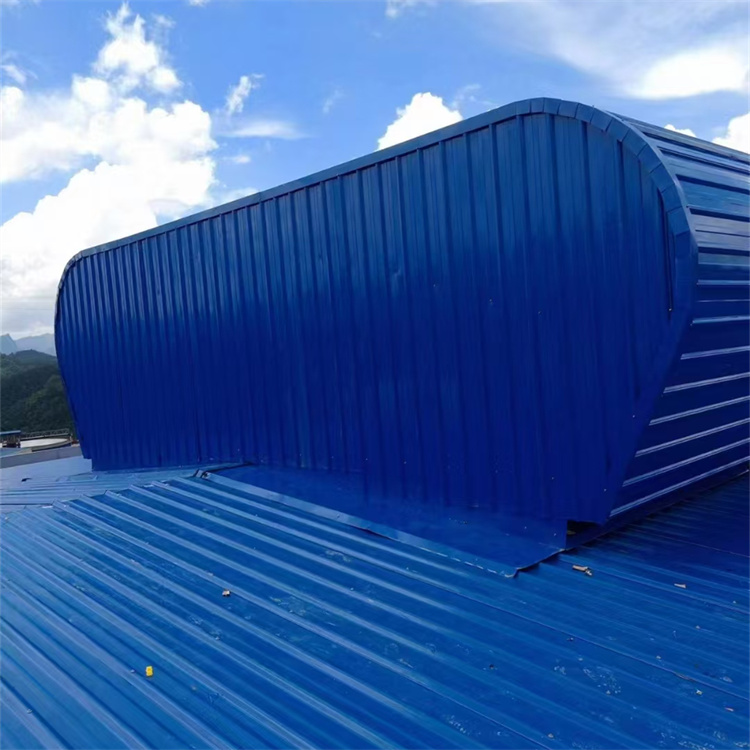

钢结构厂房气楼也被称为屋顶自然通风器、通风天窗等；目前较新型的钢结构厂房气楼选型可参考国标图集05J621-3《通风天窗》，图集介绍了不同规格型号的薄型、流线型通风气楼以及电动采光排烟天窗，对通风气楼的外型尺寸做了明确要求，确保产品的通风采光性能，同时用户采用全结构防水技术，摒弃传统的硅胶防水形式，能有效解决硅胶易老化开裂而造成的渗水、漏水隐患

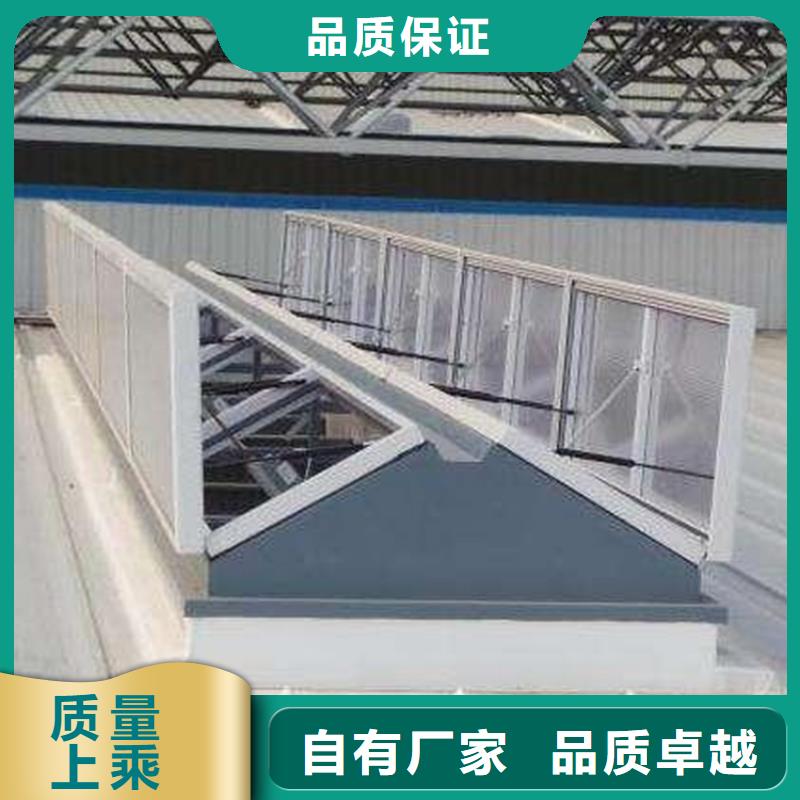

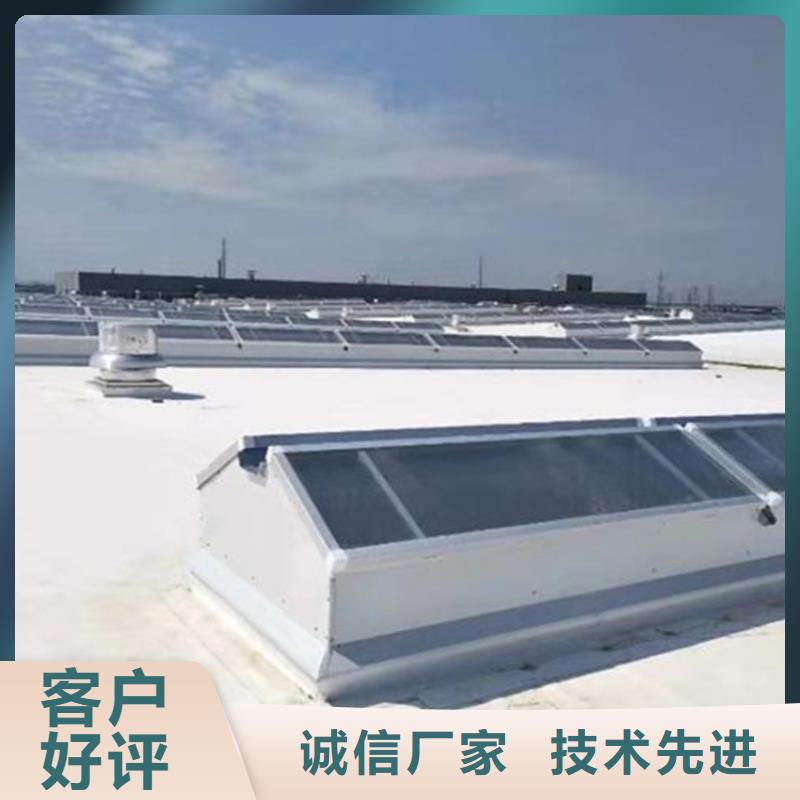

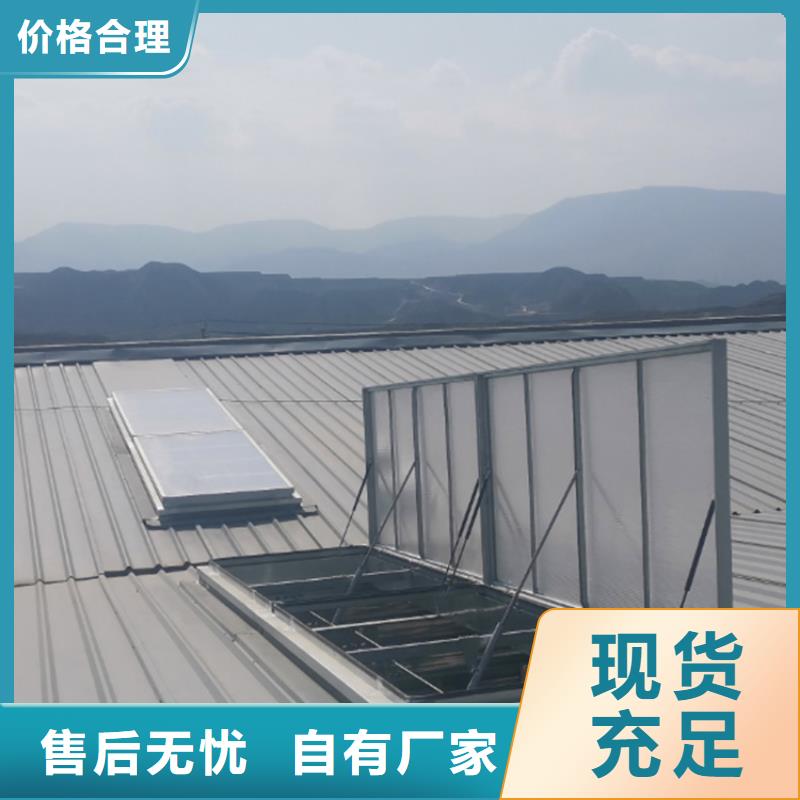

上开式三角型电动采光排烟天窗；

下开式三角型电动采光排烟天窗；

一字型电动采光排烟天窗；

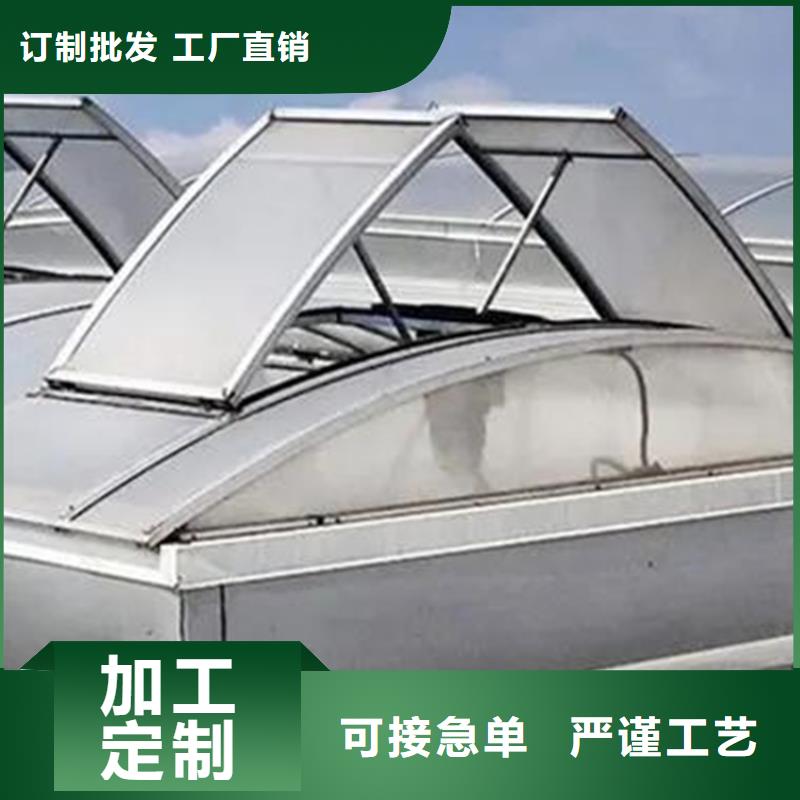

T侧开式圆拱型电动采光排烟天窗；

T侧开式圆拱型电动采光排烟天窗；

上开式圆拱型电动采光排烟天窗。固定式采光天窗为C3G固定式圆拱型采光天窗。

图集主要包括：说明，选用表，平、立、剖面图及构造节点详图等内容。

图集具有以下特点：

通风天窗具有外形美观、通风效率高、防雨雪和避风性能好、结构重量轻、安装方便等特点。

电动采光排烟天窗品种多样化、构造合理、应用广泛，具有较高的市场使用价值。

天窗采用新材料、新技术、新工艺，产品专业性强，类型多样，设计合理，便于设计选用和施工安装，尤其适用于轻钢结构的建筑。
